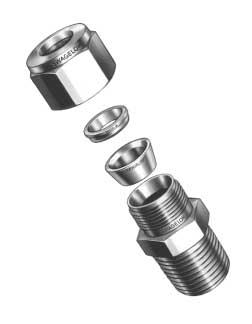

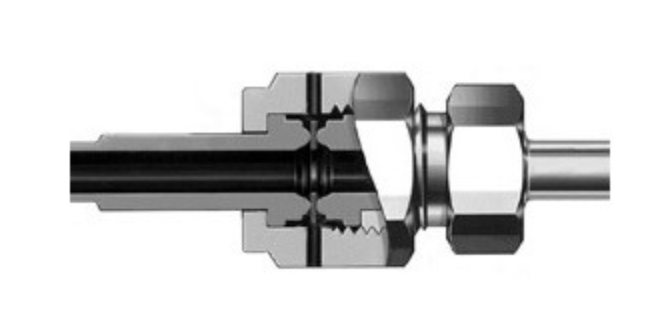

Соединения компрессионного типа, используемые на измерителях и регуляторах расхода и давления компании Bronkhorst, предназначены легкой стыковки к трубопроводам (магистралям), по которым проходят жидкости или газы. Соединение состоит из корпуса, который вкручивается в тело прибора, двух обжимных колец (переднего и заднего), и поджимной гайки. Уплотнение происходит за счет обжима трубки уплотняющими кольцами по периметру.
Требование к подсоединяемой трубке:
- Трубка должна иметь соответствующий типу соединения внешний диаметр.
- Ровно обрезанный перпендикулярно оси конец трубки. Также на нем не должно быть рваных краев, заусенцев и зазубрин.
- В районе соединения, трубка должна иметь круглый профиль.
- В районе соединения (под обжимными кольцами) трубка не должна иметь рисок, канавок и прочих неровностей на внешней поверхности.
Материал трубки возможен самый различный – нержавеющая сталь, медь, поливинилхлорид и т.д.
Первичный монтаж соединения:

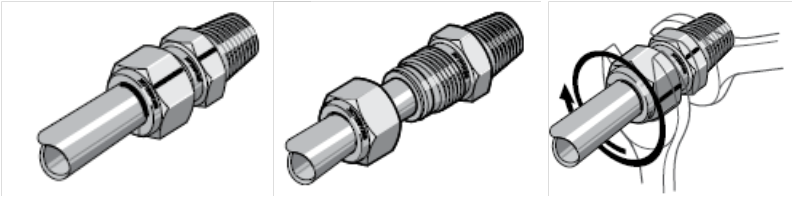

- Вставьте трубку в корпус соединения до упора. Разбирать соединение не рекомендуется, т.к. возможна потеря уплотнительных колец и/или их неправильная установка.

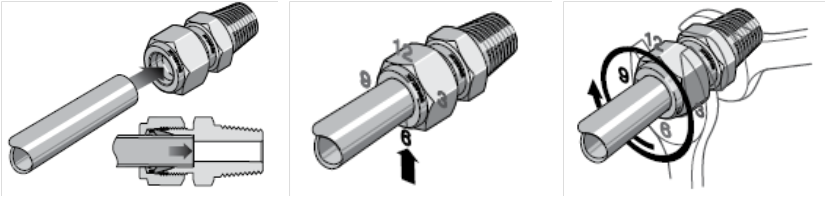

- Закрутите поджимную гайку от руки до конца. Перед окончательным затягиванием соединения установите метку на гайке в положение на 6 часов.
- Подожмите гайку с использованием гаечного ключа на 1¼ оборота. Ориентируясь по установочной отметке, выполните один полный оборот и продолжите вращение вплоть до положения на 9 часов. (Кроме коннектора на 1/8". В этом случае требуется затяжка на ¾ оборота – на 3 часа)
Повторный монтаж соединения
Преимуществом данного типа соединения является возможность неоднократной разборки/сборки. Прежде чем разобрать соединение, сбросьте давление в системе.
- Перед разборкой соединения запомните исходное взаимное расположение гайки и корпуса соединения.
- Вставьте трубку с предварительно насаженными обжимными кольцами в корпус соединения до передних гнезд обжимных колец.
- Затяните гайку до исходного положения с помощью гаечного ключа, а затем еще слегка подтяните ее.
Видео – монтаж компрессионного соединения.
Видео – преимущества компрессионного соединения.
Страница подготовлена с использованием материалов компании SWAGELOK
