Подключение приборов Line Tech к промышленной сети RS-485

Содержание статьи:

1. Цоколевка электрического разъема
2. Элементы промышленной сети RS-485 для подключения расходомеров MD
3. Настройка расходомеров MD: выбор адреса и протокола



Цифровые расходомеры компании Line Tech серии MD оснащены интерфейсом для работы в промышленных сетях RS-485. Эта статья рассказывает о способе подключении приборов Line Tech к промышленной сети RS-485. Теория работы интерфейса RS-485 с объяснениями назначения отдельных элементов сети приводится в статье «Передача данных в промышленных сетях на основе RS485»

Цоколевка электрического разъема

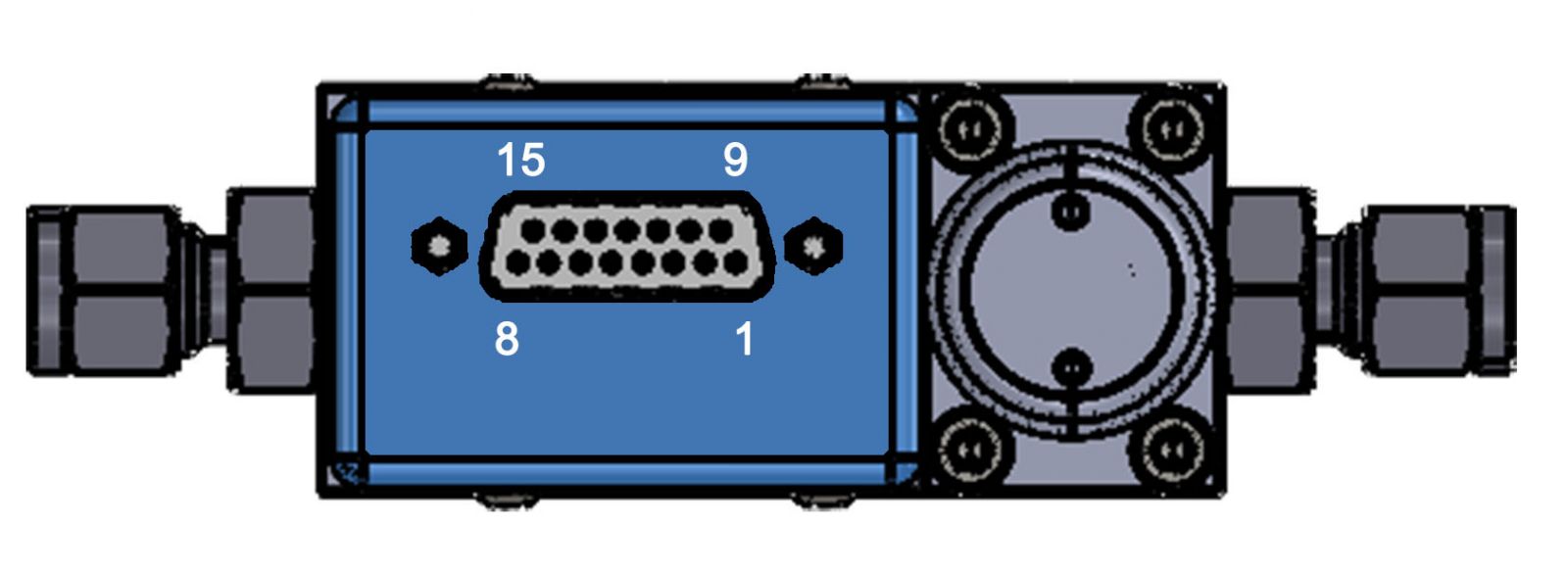

Расходомеры серии MD имеют единый 15-контактный DSub-разъем для подключения электрического питания, аналогового и цифрового входного/выходного сигнала. Ниже приведена цоколевка этого разъема:

Питание расходомеров осуществляется через контакты 5 и 9, может организовываться как индивидуально для каждого прибора, так и через промышленную сеть. Цифровая коммуникация расходомеров осуществляется через контакты 14 и 15.

Элементы промышленной сети RS-485 для подключения расходомеров MD

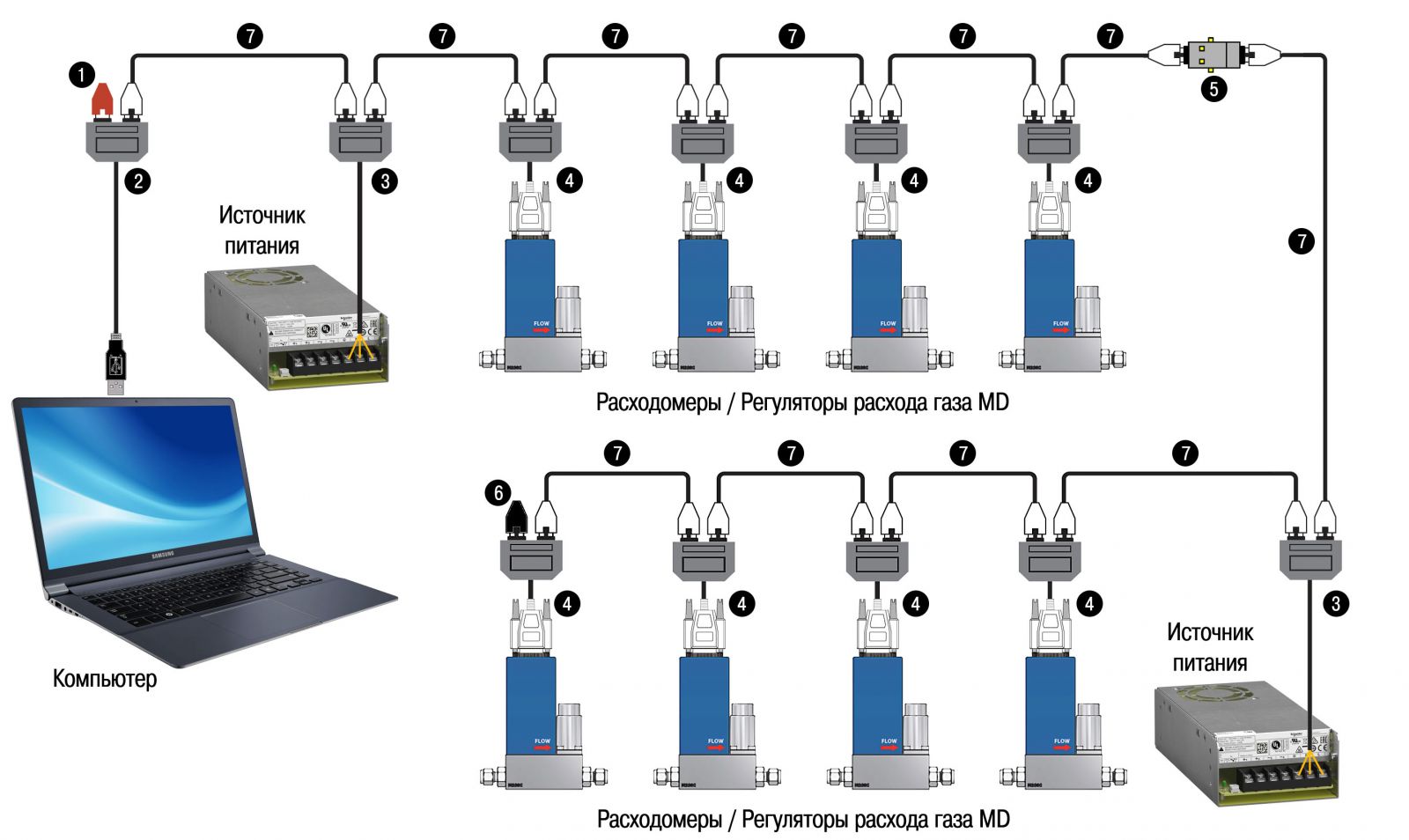

Мы разработали и предлагаем набор элементов, позволяющих объединять приборы Line Tech в промышленную сеть RS-485. На рисунке показан вариант подключения нескольких приборов Line Tech к сети RS-485, управление которой осуществляется с помощью ПК. Изображение, артикулы и описания предлагаемых элементов приведены ниже в таблице.



Элементы сети RS-485 для приборов Line Tech
№	Изображение	Артикул	Описание
1		485-TB	Begin-терминатор. Обеспечивает согласование линии передачи данных, устанавливается в начале сети. Предназначен для работы при питающем напряжении от +15 до +24 В. Разъем RJ45
2		485-Y-PC-USB	Обеспечивает подключение промышленной сети RS-485 к ПК (USB). Содержит конвертер RS485/USB. Длина кабеля 30 см. Разъем RJ45, 2 розетки на разветвителе, разъем USB вилка на кабеле
3		485-Y-PS	Обеспечивает подачу электрического питания к приборам в промышленной сети RS-485. Длина кабеля 30 см. Разъем RJ45, 2 розетки на разветвителе, 3 оконцованных провода к источнику питания
4		LT-MFC-Y	Y-адаптер, разветвитель. Длина кабеля 30 см. Разъем RJ45, 2 розетки на разветвителе, разъем DSub 15-контактный розетка на кабеле
5		485-PI	Изолятор питания. Обеспечивает разделение по питанию сети на сегменты. Разъемы RJ45, розетка
6		485-TE	End-терминатор. Обеспечивает согласование линии передачи данных, устанавливается в конце сети. Разъем RJ45
7а		7.03.236	Соединительный кабель, разъемы RJ45, вилка длина 0,5 м
7б		7.03.238	Соединительный кабель, разъемы RJ45, вилка длина 3 м
7в		7.03.239	Соединительный кабель, разъемы RJ45, вилка длина 5 м
7г		7.03.318	Соединительный кабель, разъемы RJ45, вилка длина 10 м
7д		7.03.542	Соединительный кабель, разъемы RJ45, вилка длина 0,15 м

В предлагаемой схеме питание приборов осуществляется через ту же сеть, по которой передаются данные. Величина питающего напряжения должна составлять от +15 до + 24 В, напряжение должно быть стабильным, величина пульсаций не должна превышать 50 мВ. Регуляторы расхода Line Tech могут потреблять ток до 350 мА (расходомеры менее 200 мА). Во избежание создания больших токов в промышленной сети мы рекомендуем использовать один источник для питания не более чем 4 расходомеров/регуляторов расхода. Если необходимо использовать большее количество приборов, то сеть разбивается на сегменты, питающиеся от отдельных источников. Разделение сегментов осуществляется с помощью изоляторов питания (поз. 5), которые обеспечивают беспрепятственную передачу данных, но блокируют электрическое питание внутри сегмента.

Элементы 2, 3, 4 и 7 производятся на основе экранированного витого кабеля с волновым сопротивлением 120 Ом. Для надежной и стабильной коммуникации в сети важно использовать соединительные кабели (поз. 7) с экранированием.

Также мы рекомендуем использовать источники питания с выведенным отдельно контактом для подключения защитного заземления. Кабель-разветвитель для подачи питания (поз. 3) имеет отдельный провод для подключения к защитному заземлению.

Y-адаптер для подключение промышленной сети RS-485 к ПК (поз. 2, артикул 485-Y-PC-USB) имеет в своем составе конвертер RS485/USB. Для его корректной работы на компьютер необходимо установить драйверы, которые поставляются вместе с Y-адаптером. Также получить драйверы можно, отправив запрос в нашу службу технической поддержки по адресу support@massflow.ru.

Настройка расходомеров MD: выбор адреса и протокола

Все расходомеры компании Line Tech являются ведомыми устройствами сети. Для корректной работы в промышленной сети каждое ведомое устройство должно иметь свой уникальный адрес. Изменение цифрового адреса приборов производится с помощью блока микропереключателей на управляющей плате прибора.

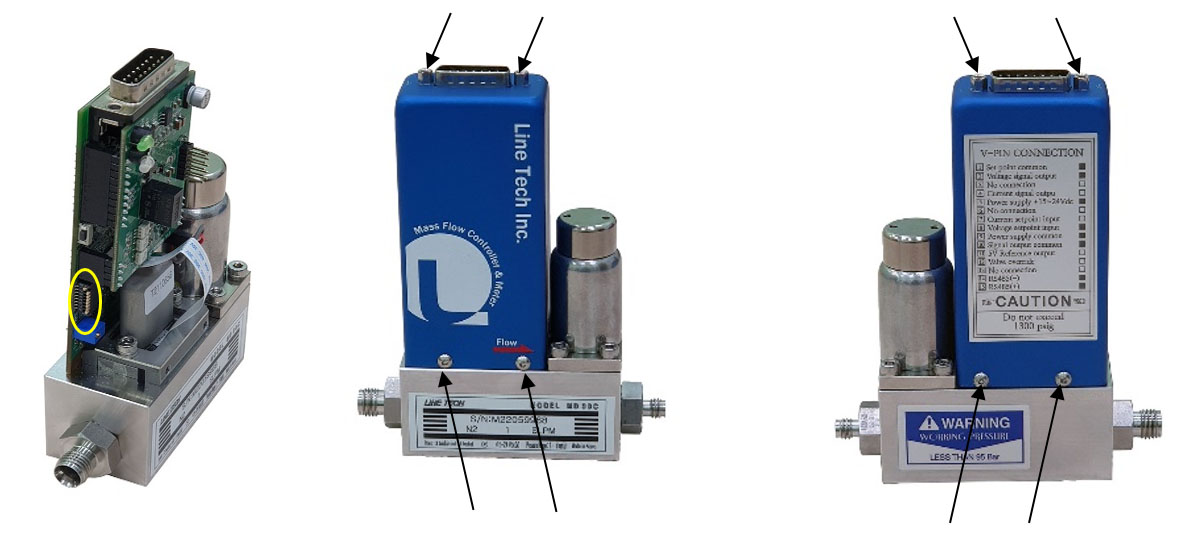

Для доступа к управляющей плате расходомера необходимо открутить два винта крепления разъема и четыре винта крепления корпуса электроники. Снять корпус электроники, осторожно потянув его вверх. Блок микропереключателей находиться на управляющей плате. Для установки адрес изделия используются микропереключатели с номерами с 1 по 6. Адрес устанавливается в двоичной коде, начиная с низшего разряда.

Адрес изделия	Адрес изделия в двоичном коде	Положение микропереключателей
1	000001
2	000010
3	000011
10	001010
32	100000

Максимальный адрес, который может быть установлен для изделия, равен 32.

Расходомеры Line Tech поддерживают два протокола коммуникации в промышленной сети RS-485: Modbus RTU или собственный протокол, разработанный специалистами компании. Переключение между протоколами осуществляется также с помощью блока микропереключателей. Для этого используется переключатель 8:

Положение микропереключателя 8	Протокол	Положение микропереключателя
OFF	Line Tech
ON	Modbus RTU

Расходомеры с протоколом Modbus RTU удобно использовать в сетях, где предполагается объединение приборов различного назначения, от различных производителей. Способы коммуникации с расходомерами Line Tech в промышленной сети RS-485 по протоколу Modbus RTU описаны в статье «Работа расходомеров компании Line Tech в промышленной сети RS-485 по протоколу Modbus-RTU»

Протокол Line Tech используется программным обеспечением, разработанным самим производителем для управления работой расходомеров. Если планируется работа только с расходомерами Line Tech, а управление ими будет осуществляться с помощью ПК, то оптимально использовать именно протокол производителя.
